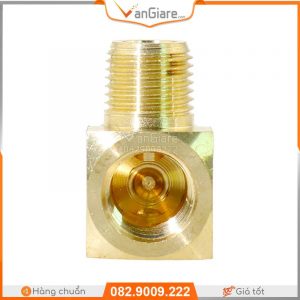

Co ren trong ren ngoài – Co điếu thau
Thông số kỹ thuật
- Chất liệu: đồng thau
- Kiểu dáng: 1 đầu ren trong, 1 đầu ren ngoài, góc vuông 90 độ
- Chịu áp và nhiệt cao
- Ứng dụng: nước, khí, hơi và các chất không ăn mòn
Ưu điểm
- Kết nối: Co điếu Khớp nối ren trong để kết nối với các ống ren ngoài, tạo góc cong 90 độ cho nối ống cho hệ thống
- Khớp nối có các đường ren ngoài để kết nối với các ống ren trong và ngược lại.
- Phụ kiện này được làm bằng đồng thau để chống ăn mòn, độ dẻo ở nhiệt độ cao và tính thấm từ thấp.
- Chất liệu có thể được kết nối với đồng, đồng thau, nhựa, nhôm và thép hàn như khớp nối nhanh, dễ dàng kết nối một cách nhanh chóng và đơn giản.
- Có thể được sử dụng để kết nối các đường ống khác nhau, chẳng hạn như ống khí, ống nhiên liệu, ống – dây nước, v..v…
BẢNG QUY ĐỔI REN DN – INCH – MM (Tham khảo)
- DN 6 = 1/8 inch ~ Ø 9.6mm – (01)
- DN 8 = 1/4 inch ~ Ø 12.7mm – (02)
- DN 10 = 3/8 inch ~ Ø 16mm – (03)
- DN 15 = 1/2 inch ~ Ø 20.5mm – (04)
- DN 20 = 3/4 inch ~ Ø 26mm – (06)
- DN 25 = 1 inch ~ Ø 32mm – (10)
Tên gọi thông dụng khác
- Co điếu
- Co điếu ren trong ren ngoài
- Co điếu giảm
- Cong ren trong ren ngoài
- Nối thau co điếu
- Nối thau cong ren trong ren ngoài
- Co điếu thau
- Cong ren trong ngoài thau
- Nối thau ren trong ngoài co
- Ren trong ren ngoài thau cong
Thông số kỹ thuật
| Cách gọi thông dụng | Hệ in “ | DN | Đo ren ngoài | Đo ren trong |
| 9.6 | 1/8″ | DN06 | 9.5mm ( Sai số +- 0.2 ) | 8.8mm ( Sai số +- 0.2 ) |
| 13 | 1/4″ | DN08 | 12.5 mm ( Sai số +- 0.3 ) | 11.5mm ( Sai số +- 0.3 ) |
| 17 | 3/8″ | DN10 | 16.2mm ( Sai số +- 0.3 ) | 15.3mm ( Sai số +- 0.3 ) |
| 21 | 1/2″ | DN15 | 20.2mm ( Sai số +- 0.3 ) | 19.5mm ( Sai số +- 0.3 ) |
| 27 | 3/4″ | DN20 | 25.7mm ( Sai số +- 0.5 ) | 24mm ( Sai số +- 0.5 ) |
| 34 | 1″ | DN25 | 32.5mm ( Sai số +- 0.5 ) | 30.5mm ( Sai số +- 0.5 ) |
| 42 | 1 – 1/4′ | DN32 | 41.3mm ( Sai số +- 0.5 ) | 39.5mm ( Sai số +- 0.5 ) |
| 49 | 1 – 1/2″ | DN40 | 47.8mm ( Sai số +- 0.5 ) | 46.6mm ( Sai số +- 0.5 ) |
| 60 | 2″ | DN50 | 59.6mm ( Sai số +- 0.5 ) | 56.6mm ( Sai số +- 0.5 ) |
Cấu Tạo, Nguyến lý làm việc của co điếu thau 90 độ
- Nối 2 đầu ren trong ren ngoài cong 90 độ
Chức Năng co điếu thau
- Chức năng chính Co điếu giảm Nối ren trong ngoài vào ở các góc co 90 độ
- Sử dụng kết hợp xi lanh khí nén
- Sử dụng kết hợp Đầu nối nhanh khí nén
- Sử dụng kết hợp Công tắc áp suất
- Sử dụng kết hợp Đồng hồ áp suất
- Sử dụng kết hợp Xi lanh thuỷ lực
- Sử dụng kết hợp Đồng hồ nhiệt độ
Cách bước lắp đặt Nối thau co ren trong ren ngoài gồm 4 bước :
- Bước 1 : Xác định mức ren kết nối
- Bước 2 : Đo khoảng cách để bắt vào hợp lí
- Bước 3 : Quấn cao su non ở phần ren trong
- Bước 4 : Sử dụng mỏ lét vặn ốc bít xuống theo chiều kim đồng hồ
Sửa Chửa Khi Gặp Sự Cố Co Điếu :
Trường hợp 1 : Gắn không vừa Ren vào thiết bị
- Nguyên nhân : Do trọn sai mức ren
- Khắc phục sự cố trường hợp 1 : Đổi lại nối ren , nên đo kỹ mức ren trong bởi vì ren trong ren ngoài khi đo ra khác nhau
Trường hợp 2 : Khi đang siết gảy nối thau
- Nguyên nhân : Do siết quá tay
- Khắc phục sự cố trường hợp 2 : Đỏi nối thau và quấn cao su non lại siết
Trường hợp 3 : Xì hơi liên tục ở ren kết nối
- Nguyên nhân : Do không quân keo lụa hoặc cao su non
- Khắc phục sự cố trường hợp 3 : Thao ra quấn keo lụa cao su non ở phần ren ngoài
Ưu Điểm Nối Thau Co Ren Trong Ren Ngoài
- Giá thành hợp lý với chất lương
- Dể dàng thay thế sữa chưa
- Lắp đạt dễ dàng
- Thau dày nên sử dụng được nhiều ngành nghề
- Có nhiều mức ren lớn nhỏ khác nhau
- Áp lực cao lên tới 20 kg/cm2
- Nhiệt độ cao lên tới 180 độ c
- Có thể đặt theo mẫu khi có số lượng
Nhược Điểm Nối Thau Co Ren Trong Ren Ngoài
- Không sử dụng cho chất ăn mòn
- Nên siết vặn vừa tay
Lưu Ý Cần Biết Trước Khi Mua Sản Phẩm Co Điếu
- Lưu ý 1 Khi đo mức ren sẽ có trên lệch nên xem bảng quy đổi trên
- Lưu ý 2 Khi nối ren có 2 điều cần lu ý ren trong và ren ngoài khi đo ra sẽ trên lệch lên
- Lưu ý 3 Co 90 độ ren trong ngoài 2 đầu
- Lưu ý 4 Do sản xuất thau dày nên sử dụng được nước hoặc khí hới nóng
- Lưu ý 5 Phải quấn cao su non mới đảm bảo không xì
Co Điếu Thường Được Sử Dụng Trong Các Ngành Nghề
- Máy khí nén : Ngắt ở các đường khí nén , nước …v..v không sử dụng
- Nguồn nước : Tạo đường chờ sử dụng
- Và được dử dụng trong rất nhìu ngành công nghiệp khác …v..v
Các dòng sản phẩm tương tự Co điếu
- Kép ( 2 đầu ren ngoài )
- Sơ mi thau ( 1 đầu ren trong 1 đầu ren ngoài , ren trong lớn hơn hoặc bằng ren ngoài )
- Cà rá thau ( 1 đầu ren trong 1 đầu ren ngoài , ren trong nhỏ hơn ren ngoài )
- Nối đuôi chuột ( 1 đâu ren ngoài 1 đầu đuôi chuột nối ống siết cổ dê )
- Tê ren trong ( 3 đầu ren trong )
- Co ren trong ( 2 đầu ren trong )
- Co điếu ( 1 đầu ren trong , 1 đầu ren ngoài )
- Ngã 5 ren trong ( 5 lỗ ren trong )
