Công tắc dòng chảy Hàn Quốc HFS-20 HFS-25

Công tắc dòng chảy

THÔNG SỐ KỸ THUẬT

• Tình Trạng : mới 100%
• Xuất xứ: Hàn Quốc – Đài Loan – Trung Quốc
• Model: HFS-20 , HFS-25
• Áp suất làm việc: 10kgf/cm2 (1.0 Mpa)
• Nhiệt độ làm việc: dưới 100 độ C
• Chất liệu: vỏ bằng nhưa, thân bằng đồng
• Kiểu nối: nối ren 3/4″ (Phi 27mm – DN20) và 1″ (Phi 34mm – DN25)

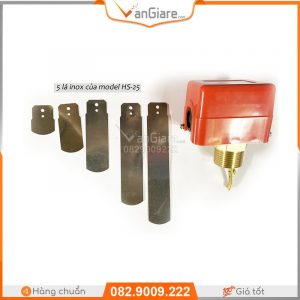

• Phụ kiện đi kèm: hộp, hướng dẫn sử dụng, miếng thẻ cảm ứng bằng inox. Loại Phi 27mm: gồm 1 miếng, Phi 34mm: gồm 5 miếng
• Ứng dụng: Hệ thống xử lý nước. Điều hòa không khí trung tâm, bộ phận làm lạnh nước, hệ thống chữa cháy, v.v.
• Tác dụng: cảm biến mực nước trong hệ thống. Đặc biệt phổ biển trong hệ thống bơm, PCCC
• Lớp bảo vệ: IP54
• Tuổi thọ: 100 nghìn lần
• Không thể sử dụng công tắc dòng chảy HFS trong đường ống mà nhiệt độ chất lỏng giảm xuống dưới điểm đóng băng. Bộ phận hãm phải được cài đặt nếu van đóng nhanh cố định xuôi dòng.

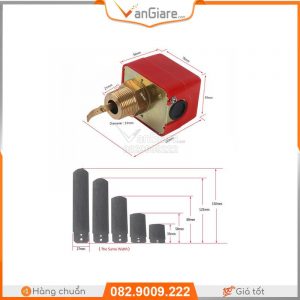

Kích thước:

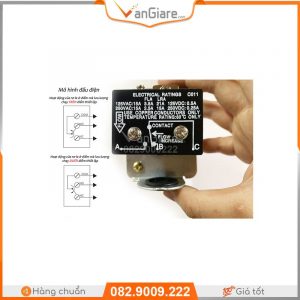

Thông số điện

Các loại hàng đặt theo yêu cầu

• Loại phổ biến: thân thép cán nguội phốt-pho đồng + sợi đồng
• Loại thép không gỉ một phần: 304 # thân thép không gỉ + bellow đồng + sợi đồng
• Loại thép không gỉ: 304 # thân thép không gỉ + ống thổi bằng thép không gỉ 304 # + sợi thép không gỉ 304 #

Bản vẽ kỹ thuật

Biểu đồ tỷ lệ tổn thất áp suất

Q (Lưu lượng) = D / 4 * V * 10-2 (L / phút) V (Vận tốc) = m / giây Đường kính = đường kính trong (mm)

Vận tốc dòng chảy

Sơ đồ hoạt động của rơ le

Cách lắp đặt vào hệ thống
