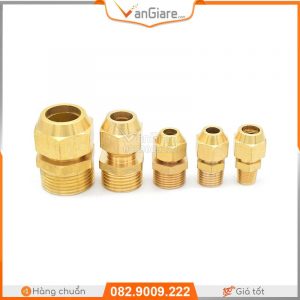

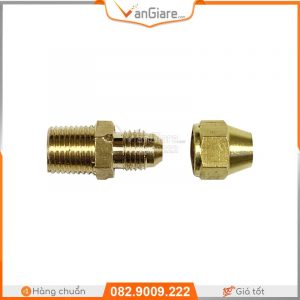

Nối ren ngoài côn lồi ống đồng là 1 phụ kiện hàn có chức năng 1 đầu nối ren NPT, đầu còn lại nối với ống đồng (côn lồi)
Thông số kỹ thuật của Nối ren ngoài côn lồi
- Xuất xứ: Việt Nam, Trung Quốc
- Chất liệu: đồng thau
- Áp suất làm việc: 16bar
- Nhiệt độ làm việc: 120 độ C
- Thích hợp với các ống đồng, ống nhôm, ống kim loại khác….
- Ứng dụng: dân dụng, gas, điện lạnh, hệ thống dẫn khí – dầu…
- Các size có sẵn:
- Size ống (côn lồi): 6mm – 8mm – 10mm – 12mm – 16mm – 19mm
- Size ren (NPT): 9.6mm – 13mm – 17mm – 21mm – 27mm
Tên gọi khác của Nối ren ngoài côn lồi
- Cút nối ống đồng ren ngoài côn lồi
- Đầu nối lã ren ngoài cồn lồi
- Nối thẳng ren ngoài đầu côn lồi
- Nối ống đồng răng ngoài côn lồi

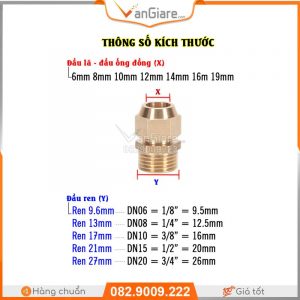

Quy cách size của Nối ren ngoài côn lồi
Quy cách size ống đống (lã)
Tán ống đồng hay được gọi là tán lã có quy cách theo size của ống lã (đầu côn)
- Số 4: lã ống 6mm (đường kính lỗ của tán 6.35mm)
- Số 5: lã ống 8mm (đường kính lỗ của tán 7.9mm)
- Số 6: lã ống 10mm (đường kính lỗ của tán 9.52mm)
- Số 7: lã ống 10mm (đường kính lỗ của tán 10mm – ống đồng điện lạnh)
- Số 8: lã ống 12mm (đường kính lỗ của tán 12.7mm)
- Số 10: lã ống 16mm (đường kính lỗ của tán 15.8mm)
- Số 12: lã ống 19mm (đường kính lỗ của tán 19.05mm)
Quy cách size ren NPT
- Ren 9.6mm = 1/8″ = DN06
- Ren 13mm = 1/4″ = DN08
- Ren 17mm = 3/8″ = DN10
- Ren 21mm = 1/2″ = DN15
- Ren 27mm = 3/4″ = DN20
Hướng dẫn đặt mua Nối ren ngoài côn lồi
- Bước 1: Chọn size ren côn (ống đồng)
- Bước 2: Chọn size ren NPT

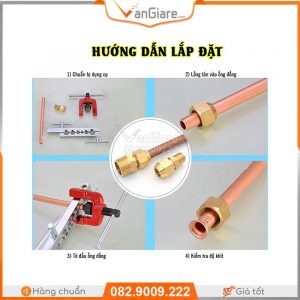

Hướng dẫn lắp đặt Nối ren ngoài côn lồi
Bước 1: Lắp tán và loe ống đồng
Các bạn có thể tham khảo bài viết dưới đây để biết cách loe ống đồng
Bước 2: lắp đầu nối ren của khớp vào hệ thống
Bước 3: Siết tán để cố định khớp nối
Các phụ kiện tương tự với Nối ren ngoài côn lồi
- 2 đầu lã (2 đầu nối thẳng ren côn)
- Co nối lã (nối góc 90 2 đầu ren côn)
- Ren trong nối lã (1 đầu ren côn – lã, 1 đầu ren phổ thông)
- Co ren ngoài nối lã (1 đầu ren côn – lã vuông góc với đầu ren ngoài phổ thông)
- Tê lã (3 đầu ren côn – 3 đầu lã ống)
