1. Giới thiệu bộ sản phẩm role giúp máy rửa xe tự đóng ngắt
Nhiều người hẳn đã không còn quá xa lạ với bộ phận rơle tự ngắt máy rửa xe nữa. Hiện nay, trong hầu hết tất cả các thiết bị điện đều được trang bị rơ le tự ngắt. Rơ le được hiểu như một chiếc công tắc chuyển đổi hoạt động bằng điện. Chúng có 2 trạng thái của công tắc là bật và tắt (ON và OFF). Rơ le sẽ ở trạng thái bật hay tắt đều phụ thuộc vào việc có dòng điện chạy qua rơle hay không.
Hiểu cách khác, rơ le là một thiết bị điện cho khả năng tự động điều chỉnh trạng thái khi tín hiệu đầu vào đạt một giá trị xác định. Khi đó, tín hiệu báo ở đầu ra sẽ nhảy cấp, thay đổi. Rơ le sẽ cho khả năng tự đóng tắt mạch điện điều khiển giúp bảo vệ tốt các thiết bị điện cũng như điều khiển mạch điện động làm việc.
Dưới đây là trọn bộ role 22mm tự ngắt cho máy rửa xe. Bộ sản phẩm gồm 5 phân nhóm, quý khách vui lòng xem hình trước để quá trình đặt mua chính xác. Quý khách hàng có thể liên hệ Van Giá Rẻ tư vấn qua hotline 082.9009.222

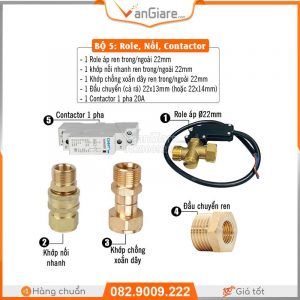

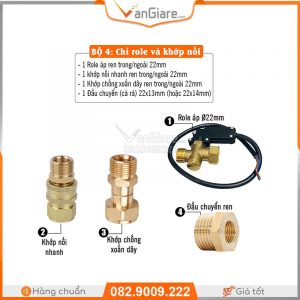

2. Bộ sản phẩm gồm
- Role áp giúp tự ngắt ren 22mm
- Contactor 1 pha 20A
- Khớp chống xoắn dây 22mm
- Khớp nối nhanh 22mm
- Cà rá thau 22x13mm
- Dây rửa xe cao áp 22mm (có 7 mét, 15 mét, 30 mét)
- Súng xịt loại tốt 22mm
3. Thông số kỹ thuật từ sản phẩm
Role tự ngắt máy rửa xe ren 22mm
- Ren trong 22mm, ren ngoài 22mm
- Ngắt áp cơ chế tự động (không điều chỉnh bằng cắt giảm lò xo bên trong)
- Điện áp 220v
- Thích hợp dùng cho loại máy rửa xe dây đai 1hp (áp khoảng 30 ~ 40kg)
- Chức năng: thông qua sự thay đổi áp suất tạo tín hiệu ngắt on/off dòng điện. Từ đó giúp súng xịt tắt/mở xịt nước tự động qua còi bóp trên súng xịt
Khớp chống xoắn dây ren 22mm
- 1 đầu ren trong 22mm, 1 đầu ren ngoài 2mm
- Chức năng: giúp chống xoắn dây, hạn chế hư hỏng, tắt nghẹn hay bung giật khi dây bị gập
- Chất liệu: đồng thau
Khớp nối nhanh ren 22mm
- 1 đầu ren ngoài 22mm, 1 đầu ren trong 22mm
- 2 đầu nối khớp nhanh bằng khớp bi (viên bi)
- Chức năng: giúp tháo lắp nhanh chóng mà không cần vặn ren hệ thống
- Chất liệu: đồng thau
Đầu chuyển ren – cà rá thau 22mm
- Do hệ thống các loại máy rửa xe dây curoa (dây đai) loại 1hp thường có ren khoá (lắp trên máy rửa xe) là ren 13mm hoặc ren 14mm, nên khi muốn lắp role vào hệ thống, buộc sử dụng thêm đầu chuyển ren.
- Chất liệu: đồng thau
- Kiểu dáng: 1 đầu ren ngoài 22mm, đầu còn lại ren trong 13mm – 14mm
Contactor 1pha 20A (Khởi động từ)
- Chức năng: hạn chế quá tải nguồn điện, đảm bảo hệ thống vận hành trơn tru
- Loại: 1 pha 20A
- Model: 20A CHINT NCH8-20
- Điện áp làm việc của cuộn hút: 220V ~ 50Hz
- Công suất chịu tải: 20A
- Số lượng tiếp điểm: 2 tiếp điểm thường mở (NO)
- Cấu tạo bảo vệ chống các tác động bởi môi trường bên ngoài
- Dùng cho điều khiển động cơ có công suất <2kW, tải AC-3
- Nhựa PC chống cháy nổ.
4. Hướng dẫn lắp đặt
Dưới đây là mô hình lắp đặt trọn bộ role tự ngắt cho máy rửa xe. Trong đây, có 1 số phụ kiện có thể lược qua, tuy nhiên khách lưu ý, nhưng chức năng đi kèm của các phụ kiện đó. Khi bỏ qua, cũng đồng thời sẽ giảm hiệu quả và độ bền của sản phẩm.
Trình tự lắp đặt: Van khoá trên máy bơm > Đầu chuyển ren > Role > Khớp nối nhanh > Khớp chống xoắn dây > Dây cao áp > Súng xịt
Lưu ý: các đầu nối phải được quấn keo lụa (cao su non) và vặn khít để tránh tình trạng mất áp từ đấu nối do xì (rò) nước.
5. Hướng dẫn đấu điện
Mỗi kỹ thuật viên, mỗi trường hợp có nhiều cách đấu điện khác nhau. Dưới đây là cách đấu điện đơn giản và phổ thông nhất, nếu cần hỗ trợ xin liên hệ shop để được tư vấn chi tiết
Bước 1: Xem hướng dẫn lắp đặt và đấu điện qua video trước
Bước 2: Dây xanh của Role đấu vào A2 (contactor). Nối tiếp dây A2 xuống số 4. Dây nâu của Role đấu vào nguồn điện 220v AC (dây Y).
Bước 3: Nguồn X đấu vào A1 (contactor). Nối tiếp dây A1 xuống số 2
Bước 4: Ngõ ra 1 và 3 vào nguồn máy bơm hoạt động
Bước 5: Kiểm tra lại mạch điện kỹ trước khi cấp nguồn chạy máy
6. Những lưu ý khi sử dụng
- Nên xem hướng dẫn sử dụng, mô tả sản phẩm trước khi tiến hành
- Sản phẩm có lắp đặt đấu điện, quý khách hàng luôn tuân thủ an toàn trước khi lắp đặt, trong quá trình lắp đặt và sau khi lắp đặt
- Một số máy rửa xe có đầu ren khác size, quý khách có thể liên hệ shop để tư vấn các đầu chuyển phù hợp
- Các mối nối phải kín và chắc chắn để đảm bảo hiệu quả khi chạy máy và an toàn cho người dùng
7. Hướng dẫn đặt mua
- Xem thông tin và mô tả sản phẩm
- Xem hướng dẫn lắp đặt, đấu điện qua hình ảnh, video
- Liên hệ shop nếu cần tư vấn (Hotline: 0829009222)
- Chọn phân loại và tiến hành đặt hàng
- Các kênh mua hàng: qua website vangiare.com ; qua sàn TMĐT (Shopee, Sendo, Lazada, Tiki) ; qua liên hệ trực tiếp (gọi, zalo chat)
