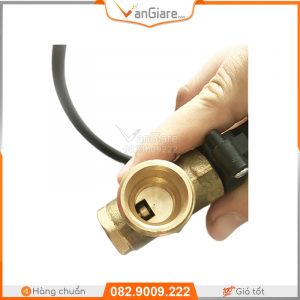

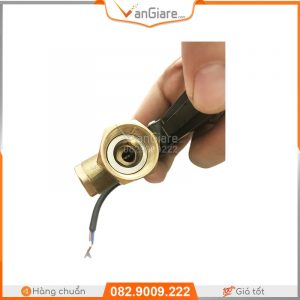

Rơ le tự ngắt nước máy rửa xe 22mm

Nhiều người hẳn đã không còn quá xa lạ với bộ phận rơle tự ngắt nước máy rửa xe nữa. Hiện nay, trong hầu hết tất cả các thiết bị điện đều được trang bị rơ le tự ngắt. Rơ le được hiểu như một chiếc công tắc chuyển đổi hoạt động bằng điện. Chúng có 2 trạng thái của công tắc là bật và tắt (ON và OFF). Rơ le sẽ ở trạng thái bật hay tắt đều phụ thuộc vào việc có dòng điện chạy qua rơle hay không.

Thông số kỹ thuật Rơ le tự ngắt nước máy rửa xe 22mm

• Xuât xứ: Trung Quốc
• Chất liệu: Nhựa, đồng
• Kiểu nối: Ren trong – ren ngoài 22mm
• Nhiệt độ hoạt động: dưới 50 độ C
• Ứng dụng: phù hợp với các loại máy rửa xe dây đai 1hp
• Điều chỉnh áp: Không thể chỉnh áp như loại role tự ngắt máy rửa xe ren 16mm

Tên gọi khác Rơ le tự ngắt nước máy rửa xe 22mm

1. Rơ le áp suất máy rửa xe
2. Rơ le áp lực máy rửa xe
3. Công tắc áp lực máy rửa xe dây đai
4. Công tắc áp lực máy rửa xe dây curoa
5. Rơ le áp suất máy rửa xe dây đai
6. Rơ le áp suất máy rửa xe dây curoa
7.  Công tắc áp suất máy rửa xe
8. Công tắc áp lực máy bơm nước
9. Rơ le áp lực máy xịt rửa xe dây curoa
10. Công tắc áp lực máy xịt rửa xe dây đai

Cấu tạo của Rơ le tự ngắt nước máy rửa xe 22mm

• Bộ phận 1 : Ty inox đẩy công tắc hành trình
• Bộ phận 2 : Lò xo inox
• Bộ phận 3 : Công tắc hành trình điện
• Bộ phận 4 : Thân thau ren trong ren ngoài 22mm
• Bộ phận 5 : Vỏ nhựa chống nước
• Bộ phận 6 : Dây điện nguồn

Chức năng của Rơ le tự ngắt nước máy rửa xe 22mm

Tác dụng của role chính là đóng/ ngắt dòng nước khi ta bóp cò và ngược lại.

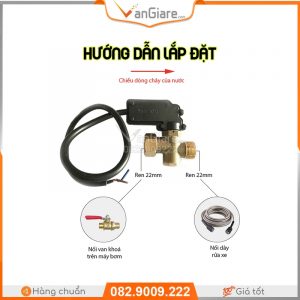

Cách lắp đặt Rơ le tự ngắt nước máy rửa xe 22mm

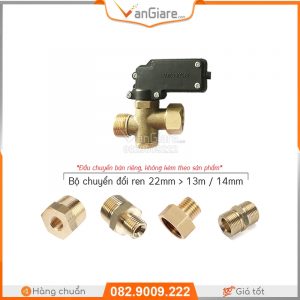

• Bước 1: Kiểm tra size ren của van khoá nước trên máy rửa xe, nếu chưa phù hợp với ren 22mm của rơle cần dùng 1 đầu chuyển ren lên 22mm
• Bước 2: Lắp rơle vào van khoá chiều ren trong rơ le gắn với van khoá, chiều ren ngoài của rơ le gắn với ống
• Bước 3: Lắp nối ống vào rơ le. Với các ống có đầu nối khác size 22mm như ống 13mm ống 14mm thì người dùng tiếp tục sử dụng 1 đầu chuyển ren để kết nối 2 bộ phận này lại với nhau
• Bước 4: Lắp khớp nối chống xoắn dấy và khớp nối nhanh vào đầu còn lại của ống (2 phụ kiện này không yêu cầu, nhưng nếu có thì hệ thống sẽ đảm bảo trơn tru hơn)
• Bước 5: Lắp ống vào súng hoặc nếu có lắp khớp nối nhanh thì sẽ nối tiếp khớp nối nhanh vào chân ren của súng xịt

LƯU Ý:

• Mọi kết nối ren đều được quấn keo lụa và siết chặt để đảm bảo độ kín của hệ thống

Hướng dẫn đấu điện Rơ le tự ngắt nước máy rửa xe 22mm

• Bước 1 : Xem hướng dẫn lắp đặt và đấu điện qua video trước
• Bước 2 : Dây xanh của Role đấu vào A2 (contactor). Nối tiếp dây A2 xuống số 4. Dây nâu của Role đấu vào nguồn điện 220v AC (dây Y).
• Bước 3 : Nguồn X đấu vào A1 (contactor). Nối tiếp dây A1 xuống số 2
• Bước 4 : Ngõ ra 1 và 3 vào nguồn máy bơm hoạt động
• Bước 5: Kiểm tra lại mạch điện kỹ trước khi cấp nguồn chạy máy
