Nối chữ T ren ngoài PD

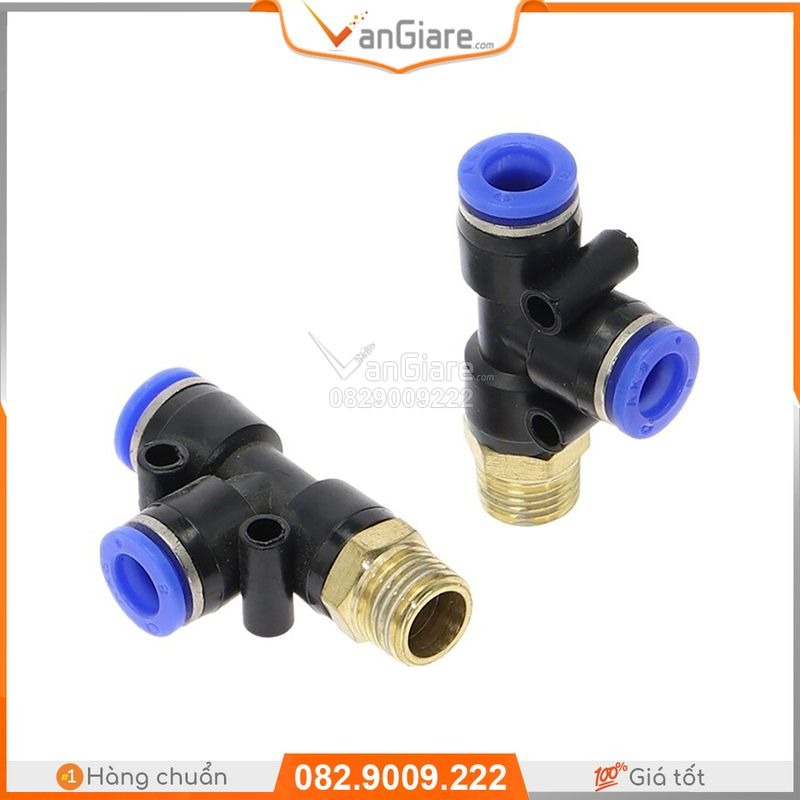

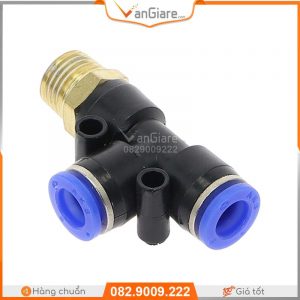

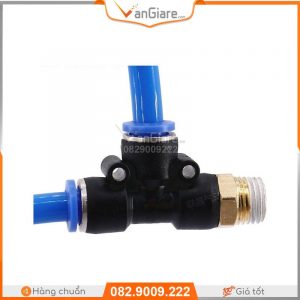

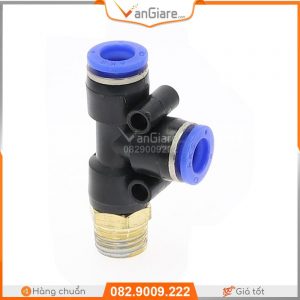

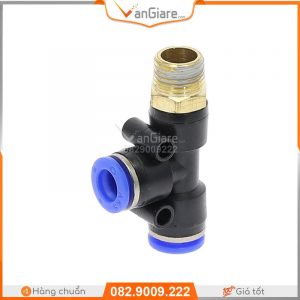

Nối chữ T ren ngoài PD là một trong những linh kiện máy nén khí quan trọng và được sử dụng phổ biến bởi khả năng chịu được áp lực cao và giúp người sử dụng thực hiện nhiều công việc cùng lúc. Tương tự với loại Nối chữ T ren ngoài PB, đầu nối này cũng gồm 2 đầu nối ống và 1 đầu nối ren ngoài. Tuy nhiên, đầu nối ren ngoài ở cạnh chứ không ở chính giữa như đầu nối PB

Thông số kỹ thuật Nối chữ T ren ngoài PD

• Tên tiếng Anh: Male threaded Tee Pneumatic Fittings quick connection PD
• Thương hiệu: Không
• Xuất xứ: Trung Quốc
• Chất liệu: Nhựa, đồng thau
• Áp lực chịu đựng: 0 ~ 1 Mpa
• Nhiệt độ môi trường: 0 – 60 ℃
• Môi trường: khí nén
• Các ống sử dụng: PU, PE, PA, Nylon các loại…
• Ngành ứng dụng: Thiết bị tự động hóa (Thiết bị cơ khí / y tế / dệt may, chế biến thực phẩm)
• Size có sẵn: size ren M5 ~ 1/2″ , size ống 4mm ~ 16mm

Các tên gọi khác của Nối chữ T ren ngoài PD

1. 3 ngã nối nhanh khí nén ren ngoài PD
2. Chia ngã 3 ren ngoài PD
3. Đầu chia 3 ngã ren ngoài PD
4. Đầu nối khí nén PD chữ T ren ngoài
5. Khớp nối nhanh khí nén 3 ngã ren ngoài PD
6. Nối khí nén 3 ngã ren ngoài PD
7. Tê nối khí nén ren ngoài PD
8. Tee ren ngoài giữa 2 đầu ống khí nén PD

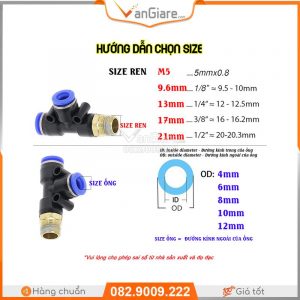

Hướng dẫn quy cách size của Nối chữ T ren ngoài PD

Quy cách: PD 8 02

Các size ống thường gặp:

• 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
• 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
• 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
• 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
• 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
• 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
• 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
• 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
• 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

Các size ren ngoài:

• M5
• 01 = 9.7mm = 1/8″ (ren 9.6mm)
• 02 = 12.7mm = 1/4″ (ren 13mm)
• 03 = 16mm = 3/8″ (ren 17mm)
• 04 = 20mm = 1/2″ (ren 21mm)
• 06 = 26.2mm = 3/4″ (ren 27mm)

Các Model có sẵn:

• PD 4M5: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài M5
• PD 401: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 9.6mm = 1/8″
• PD 402: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 12.7mm = 1/4″
• PD 6M5: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu ren ngoài M5
• PD 601: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 9.6mm = 1/8″
• PD 602: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 12.7mm = 1/4″
• PD 603: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 16mm = 3/8″
• PD 604: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 20.5mm = 1/2″
• PD 801: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 9.6mm = 1/8″
• PD 802: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 12.7mm = 1/4″
• PD 803: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 16mm = 3/8″
• PD 804: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 20.5mm = 1/2″
• PD 1001: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 9.6mm = 1/8″
• PD 1002: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 12.7mm = 1/4″
• PD 1003: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 16mm = 3/8″
• PD 1004: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 20.5mm = 1/2″
• PD 1201: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 9.6mm = 1/8″
• PD 1202: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 12.7mm = 1/4″
• PD 1203: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 16mm = 3/8″
• PD 1204: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 20.5mm = 1/2″
• PD 1402: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 12.7mm = 1/4″
• PD 1403: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 16mm = 3/8″
• PD 1404: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 20.5mm = 1/2″
• PD 1406: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 26mm = 3/4″
• PD 1602: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 12.7mm = 1/4″
• PD 1603: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 16mm = 3/8″
• PD 1604: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 20.5mm = 1/2″
• PD 1606: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 26mm = 3/4″

Ưu điểm nối T ren ngoài PD

• Chất lượng tốt
• Khả năng chịu áp lực tốt, bền bỉ.
• Nó có thể xoay 360 độ.
• Tháo lắp đơn giản, tiết kiệm thời gian và tiện lợi.
• Keo chống rò rỉ Polytetrafluoroethylene, hiệu suất bịt kín tốt.

Hướng dẫn lắp đặt Nối chữ T ren ngoài PD

1. Cắt đường ống bằng phẳng, không có độ nghiêng.
2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

Những sự cố thường gặp với Nối chữ T ren ngoài PD

Trường hợp 1 : Xì (rò rỉ) ở đầu nối ren

Nguyên nhân: đầu nối chưa chặt.

Khắc phục: quấn keo lụa (cao su non) rồi siết chặt lại.

Trường hợp 2 : Xì (rò rỉ) ở đầu ghim ống

Nguyên nhân: Đút chưa khít.

Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

Trường hợp 3: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
