Co nối khí nén ngắn PH

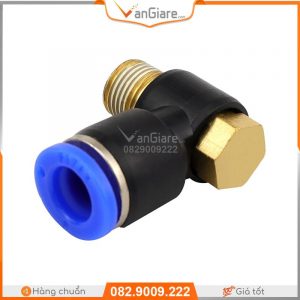

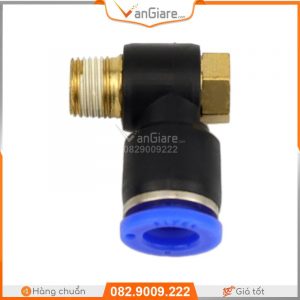

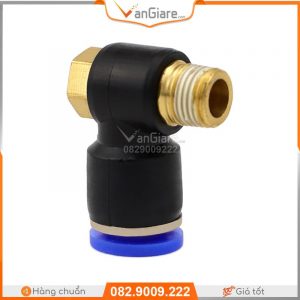

Co nối ngắn khí nén PH hay còn gọi là Cút nối gốc ống ren ngoài ngắn – Co ống góc L 90 – co ống khí nén PH. Đây là 1 phụ kiện nối ống nhanh, thường nối ống khí nén với ren ngoài. Nhờ thiết kế đơn giản, dễ sử dụng, người dùng chỉ cần 1 thao tác đút ống và vặn ren là có thể nối 1 đầu ống vào 1 đầu ren.

Thông số kỹ thuật Co nối khí nén ngắn PH

• Thương hiệu: Không có
• Tên tiếng Anh:
• Xuất xứ: Trung Quốc
• Chất liệu: Thân đồng, nút nhựa
• Áp suất hoạt động: 150 psi
• Nhiệt độ hoạt động: dưới 60 độ C
• Sử dụng được với các loại ống: PU, PA, PE

Tên gọi thường gặp khác của Co nối khí nén ngắn PH

1. Nối góc ren ngoài ngắn PH
2. Cút nối nhanh khí nén ren ngoài ngắn PH
3. Đầu nối nhanh khí nén ren ngoài ngắn PH
4. Đầu nối ống khí nén ren ngoài ngắn PH
5. Khớp nối ống ren ngoài ngắn PH
6. Nối ống khí nén ngắn PH

Hướng dẫn xem model và cách đọc size của Co nối khí nén ngắn PH

Quy chuẩn: PH 8 – 02

Các size ống thường gặp:

• 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
• 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
• 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
• 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
• 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
• 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
• 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
• 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
• 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

Các size ren trong:

• M5
• 01 = 9.7mm = 1/8″ (ren 9.6mm)
• 02 = 12.7mm = 1/4″ (ren 13mm)
• 03 = 16mm = 3/8″ (ren 17mm)
• 04 = 20mm = 1/2″ (ren 21mm)
• 06 = 26.2mm = 3/4″ (ren 27mm)

Các model có sẵn:

• PH 4M5 : Co nối ống 4 mm ren ngoài M5
• PH 401 : Co nối ống 4 mm ren ngoài 9.6mm = 1/8″
• PH 402 : Co nối ống 4 mm ren ngoài 12.7mm = 1/4″
• PH 6M5 : Co nối ống 6 mm ren ngoài M5
• PH 601 : Co nối ống 6 mm ren ngoài 9.6mm = 1/8″
• PH 602 : Co nối ống 6 mm ren ngoài 12.7mm = 1/4″
• PH 603 : Co nối ống 6 mm ren ngoài 16mm = 3/8″
• PH 604 : Co nối ống 6 mm ren ngoài 20.5mm = 1/2″
• PH 801 : Co nối ống 8 mm ren ngoài 9.6mm = 1/8″
• PH 802 : Co nối ống 8 mm ren ngoài 12.7mm = 1/4″
• PH 803 : Co nối ống 8 mm ren ngoài 16mm = 3/8″
• PH 804 : Co nối ống 8 mm ren ngoài 20.5mm = 1/2″
• PH 1001 : Co nối ống 10 mm ren ngoài 9.6mm = 1/8″
• PH 1002 : Co nối ống 10 mm ren ngoài 12.7mm = 1/4″
• PH 1003 : Co nối ống 10 mm ren ngoài 16mm = 3/8″
• PH 1004 : Co nối ống 10 mm ren ngoài 20.5mm = 1/2″
• PH 1201 : Co nối ống 12 mm ren ngoài 9.6mm = 1/8″
• PH 1202 : Co nối ống 12 mm ren ngoài 12.7mm = 1/4″
• PH 1203 : Co nối ống 12 mm ren ngoài 16mm = 3/8″
• PH 1204 : Co nối ống 12 mm ren ngoài 20.5mm = 1/2″
• PH 1402 : Co nối ống 14 mm ren ngoài 12.7mm = 1/4″
• PH 1403 : Co nối ống 14 mm ren ngoài 16mm = 3/8″
• PH 1404 : Co nối ống 14 mm ren ngoài 20.5mm = 1/2″
• PH 1406 : Co nối ống 14 mm ren ngoài 26mm = 3/4″
• PH 1602 : Co nối ống 16 mm ren ngoài 12.7mm = 1/4″
• PH 1603 : Co nối ống 16 mm ren ngoài 16mm = 3/8″
• PH 1604 : Co nối ống 16 mm ren ngoài 20.5mm = 1/2″
• PH 1606 : Co nối ống 16 mm ren ngoài 26mm = 3/4″

Cấu tạo của Co nối khí nén ngắn PH

Gồm 4 phần: Thân đồng nối ren trong, đầu nhựa nối ống, các khía sắt ghim chặt ống và phốt cao su chặn khí

Hướng dẫn chọn size Co nối khí nén ngắn PH

Chọn size ren: M5, 1/8″ (9.6mm), 1/4″ (13mm), 3/8″ (17mm), 1/2″ (21mm). Lưu ý: size 17mm không vừa máy bơm đôi (ren 18mm)

Chọn size ống: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

Hướng dẫn gắn Co nối khí nén ngắn PH

1. Cắt đường ống bằng phẳng, không có độ nghiêng.
2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

Những sự cố thường gặp với Co nối khí nén ngắn PH

Trường hợp 1 : Xì (rò rỉ) ở đầu nối ren

Nguyên nhân: đầu nối chưa chặt.

Khắc phục: quấn keo lụa (cao su non) rồi siết chặt lại.

Trường hợp 2 : Xì (rò rỉ) ở đầu ghim ống

Nguyên nhân: Đút chưa khít.

Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

Trường hợp 3: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
