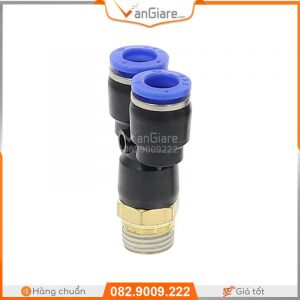

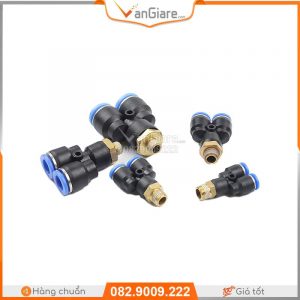

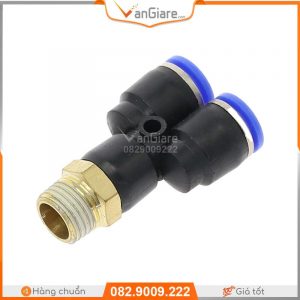

Nối chữ Y ren ngoài PX

Giá: Liên hệ

Mã giảm giá của Shop
FG150k
5K250K
FS500K
Mã giảm giá của Shop
FG150k Quà tặng ngẫu nhiên cho đơn hàng có giá trị trên 150k
5K250K Giảm 5K cho đơn hàng trên 250k
FS500K Hỗ trợ freeship cho đơn 500k nội thành TPHCM

Hỗ trợ:

Thông số kỹ thuật

Hiệu N/A
Chức năng chính Nối ống khí nén và ren ngoài, Chia nhánh đường dẫn
Môi trường Nước, khí, hơi
Chất liệu Nhựa
Áp suất định mức dưới 1Mpa
Nhiệt độ định mức dưới 60°C
Size có sẵn Size ren: M5 - 1/2". Size ống: 4mm - 16mm

Thông số khác

    Nối chữ Y ren ngoài PX là một trong những linh kiện máy nén khí quan trọng và được sử dụng phổ biến bởi khả năng chịu được áp lực cao và giúp người sử dụng thực hiện nhiều công việc cùng lúc.

    Thông số kỹ thuật Nối chữ Y ren ngoài PX

    • Tên tiếng Anh: PX Pneumatic Fitting Y Shaped Tee Male Thread
    • Thương hiệu: Không
    • Xuất xứ: Trung Quốc
    • Chất liệu: Nhựa, đồng thau
    • Áp lực chịu đựng: 0 ~ 1 Mpa
    • Nhiệt độ môi trường: 0 – 60 ℃
    • Môi trường: khí nén
    • Các ống sử dụng: PU, PE, PA, Nylon các loại…
    • Ngành ứng dụng: Thiết bị tự động hóa (Thiết bị cơ khí / y tế / dệt may, chế biến thực phẩm)
    • Size có sẵn: size ren M5 ~ 1/2″ , size ống 4mm ~ 16mm

    Các tên gọi khác của Nối chữ Y ren ngoài PX

    1. 3 ngã kiểu Y nối nhanh khí nén ren ngoài PX
    2. Chia ngã 3 chữ Y ren ngoài PX
    3. Đầu chia 3 ngã chữ Y ren ngoài PX
    4. Đầu nối khí nén PX chữ Y ren ngoài
    5. Khớp nối nhanh khí nén 3 ngã ren ngoài PX
    6. Nối khí nén 3 ngã ren ngoài PX
    7. Tê nối chữ Y khí nén ren ngoài PX
    8. Tee ren ngoài chữ Y 2 đầu ống khí nén PX

    Hướng dẫn quy cách size của Nối chữ Y ren ngoài PX

    Quy cách: PX 8 02

    PX Đầu nối chữ Y ren ngoài khí nén PX
    8 Kết nối ống có đường kính ngoài 8mm
    02 Ren 13mm (12.7 = 1/4″”)

    Các size ống thường gặp:

    • 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
    • 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
    • 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
    • 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
    • 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
    • 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
    • 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
    • 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
    • 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

    Các size ren ngoài:

    • M5
    • 01 = 9.7mm = 1/8″ (ren 9.6mm)
    • 02 = 12.7mm = 1/4″ (ren 13mm)
    • 03 = 16mm = 3/8″ (ren 17mm)
    • 04 = 20mm = 1/2″ (ren 21mm)
    • 06 = 26.2mm = 3/4″ (ren 27mm)

    Các Model có sẵn:

    • PX 4M5: Nối chữ Y khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài M5
    • PX 401: Nối chữ Y khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PX 402: Nối chữ Y khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PX 6M5: Nối chữ Y khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu ren ngoài M5
    • PX 601: Nối chữ Y khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 9.6mm = 1/8″
    • PX 602: Nối chữ Y khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PX 603: Nối chữ Y khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PX 604: Nối chữ Y khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PX 801: Nối chữ Y khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PX 802: Nối chữ Y khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PX 803: Nối chữ Y khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 16mm = 3/8″
    • PX 804: Nối chữ Y khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PX 1001: Nối chữ Y khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PX 1002: Nối chữ Y khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PX 1003: Nối chữ Y khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 16mm = 3/8″
    • PX 1004: Nối chữ Y khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PX 1201: Nối chữ Y khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PX 1202: Nối chữ Y khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PX 1203: Nối chữ Y khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 16mm = 3/8″
    • PX 1204: Nối chữ Y khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PX 1402: Nối chữ Y khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PX 1403: Nối chữ Y khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PX 1404: Nối chữ Y khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PX 1406: Nối chữ Y khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 26mm = 3/4″
    • PX 1602: Nối chữ Y khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PX 1603: Nối chữ Y khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PX 1604: Nối chữ Y khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PX 1606: Nối chữ Y khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 26mm = 3/4″

    Ưu điểm Nối chữ Y ren ngoài PX

    • Chất lượng tốt
    • Khả năng chịu áp lực tốt, bền bỉ.
    • Nó có thể xoay 360 độ.
    • Tháo lắp đơn giản, tiết kiệm thời gian và tiện lợi.
    • Keo chống rò rỉ Polytetrafluoroethylene, hiệu suất bịt kín tốt.

    Hướng dẫn lắp đặt Nối chữ Y ren ngoài PX

    1. Cắt đường ống bằng phẳng, không có độ nghiêng.
    2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
    3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
    4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

    Những sự cố thường gặp với Nối chữ Y ren ngoài PX

    Trường hợp 1 : Xì (rò rỉ) ở đầu nối ren

    Nguyên nhân: đầu nối chưa chặt.

    Khắc phục: quấn keo lụa (cao su non) rồi siết chặt lại.

    Trường hợp 2 : Xì (rò rỉ) ở đầu ghim ống

    Nguyên nhân: Đút chưa khít.

    Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

    Trường hợp 3: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

    Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

    Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
