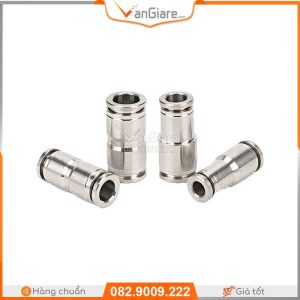

Nối nhanh PU inox, nối nhanh PG inox

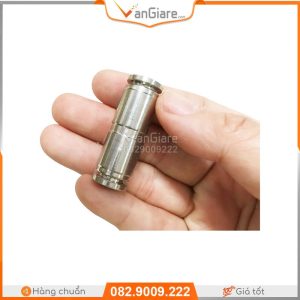

Nối thẳng PU ống khí nén là phụ kiện nối nhanh trong ngành khí nén, giúp nối 2 đầu ống cùng size lại với nhau. Trường hợp này xảy ra do đo đạc thiếu hụt buộc người lắp đặt phải sử dụng cút nối thẳng này để có thể tiếp tục kéo dài đường dây dẫn

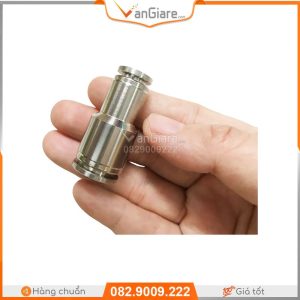

Nối giảm PG khí nén cũng tương tự như đầu nối thẳng PU, chỉ có điều 2 đầu của cút nối này là khác size. Chức năng giúp chuyển size ống từ size này sang size khác 1 cách dễ dàng và thuận tiện.

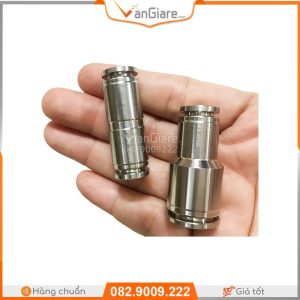

Sản phẩm này shop tích hợp 2 model nối nhanh khí nén PU PG để tiện cho người mua có thể dễ dàng đặt sản phẩm.

Thông số kỹ thuật Nối nhanh PU inox, nối nhanh PG inox

• Thương hiệu: Không có
• Xuất xứ: Trung Quốc
• Chất liệu: inox 304
• Nhiệt độ sử dụng: -4 ~ 392oF (-20 ~ 200oC)
• Áp lực sử dụng: 435psi ~ 30bar
• Ống sử dụng: PU, PA, PE
• Size có sẵn: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm
• Môi trường sử dụng: nước, khí nén, dùng phun sương, tưới nhỏ giọt..

Tên gọi thường gặp khác của Nối nhanh PU inox, nối nhanh PG inox

1. Nối thẳng ống khí nén PU
2. Cút nối giảm khí nén PG
3. Cút nối PU PG
4. Khớp nối thẳng PU, Khớp nối giảm PG
5. Nối 2 đầu ống khí nén PU PG

Hướng dẫn đọc quy cách model của Nối nhanh PU inox, nối nhanh PG inox

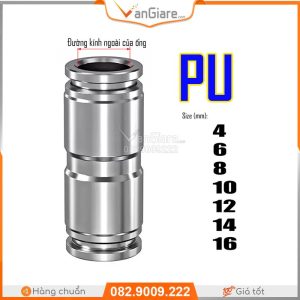

Quy cách cút nối nhanh PU inox

Quy cách: PU 8

Các model có sẵn

• PU 4: Cút nối thẳng 2 đầu ống 4mm
• PU 6: Cút nối thẳng 2 đầu ống 6mm
• PU 8: Cút nối thẳng 2 đầu ống 8mm
• PU 10: Cút nối thẳng 2 đầu ống 10mm
• PU 12: Cút nối thẳng 2 đầu ống 12mm
• PU 14: Cút nối thẳng 2 đầu ống 14mm
• PU 16: Cút nối thẳng 2 đầu ống 16mm

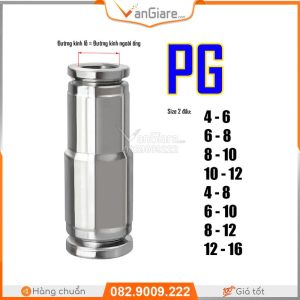

Quy cách đầu nối giảm PG inox

Quy cách: PG 8 – 6

Các model có sẵn

• PG 6-4: Nối giảm 1 đầu ống 6mm, 1 đầu ống 4mm
• PG 8-6: Nối giảm 1 đầu ống 8mm, 1 đầu ống 6mm
• PG 10-8: Nối giảm 1 đầu ống 10mm, 1 đầu ống 8mm
• PG 12-10: Nối giảm 1 đầu ống 12mm, 1 đầu ống 10mm
• PG 8-4: Nối giảm 1 đầu ống 8mm, 1 đầu ống 4mm
• PG 10-6: Nối giảm 1 đầu ống 10mm, 1 đầu ống 6mm
• PG 12-8: Nối giảm 1 đầu ống 12mm, 1 đầu ống 8mm
• PG 16-12: Nối giảm 1 đầu ống 16mm, 1 đầu ống 12mm

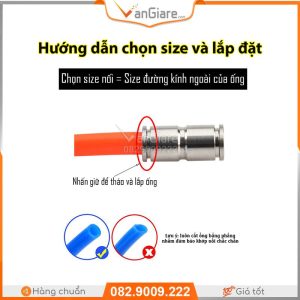

Hướng dẫn chọn size Nối nhanh PU inox, nối nhanh PG inox

Chọn size nối PU PG theo đường kính ngoài của ống

Các size ống thường gặp:

• 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
• 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
• 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
• 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
• 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
• 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
• 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
• 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
• 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

Ứng dụng Nối nhanh PU inox, nối nhanh PG inox

• Dùng cho các thiết bị khí nén
• Dùng cho các thiết bị hệ thống tự động
• Sử dụng trong hệ thống bơm nước
• Sử dụng hệ thống phun sương làm mát
• Sử dụng máy bơm nước mini
• Sử dụng máy bơm nước tưới

Đặc điểm Nối nhanh PU inox, nối nhanh PG inox

• Kết nối chặt chẽ thao tác kết nối đơn giản, nhanh chóng dễ dàng tháo lắp với ống thích hợp cho nhiều loại ống
• Thiết kế nhỏ gọn, nhẹ dạng đầu bấm
• Độ bền cao

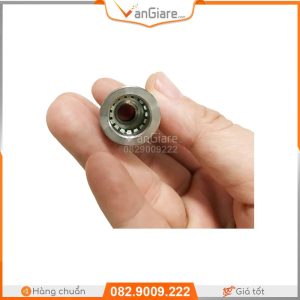

Cấu tạo của Nối nhanh PU inox, nối nhanh PG inox

Gồm 4 phần

• Phân thân inox 304
• Nút bấm đầu nối ống màu xanh
• Phốt cao su xanh
• Khía kim loại để giữ ống

Hướng dẫn Nối nhanh PU inox, nối nhanh PG inox

1. Cắt đường ống bằng phẳng, không có độ nghiêng.
2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

Những sự cố thường gặp với Nối nhanh PU inox, nối nhanh PG inox

Trường hợp 1 : Xì (rò rỉ) ở đầu ghim ống

Nguyên nhân: Đút chưa khít.

Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

Trường hợp 2: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
