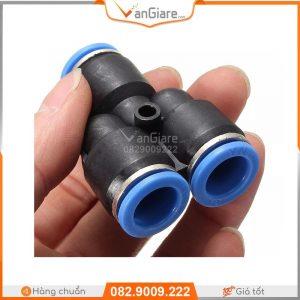

Nối chữ Y khí nén PY PW

4,40012,000
Mã giảm giá của Shop
FG150k
5K250K
FS500K
Mã giảm giá của Shop
FG150k Quà tặng ngẫu nhiên cho đơn hàng có giá trị trên 150k
5K250K Giảm 5K cho đơn hàng trên 250k
FS500K Hỗ trợ freeship cho đơn 500k nội thành TPHCM
Xóa
Mua ngay

Mua hàng online tại:

link-san-pham-toi-shopee link-san-pham-toi-lazada link-san-pham-toi-sendo

Hỗ trợ:

Thông số kỹ thuật

Hiệu N/A
Chức năng chính Nối, chia nhánh, giảm size ống
Môi trường Nước, khí, hơi
Chất liệu Nhựa
Áp suất định mức dưới 1Mpa
Nhiệt độ định mức dưới 60°C
Size có sẵn Size ống: 4mm - 12mm

Thông số khác

Mã: N/A Danh mục: Từ khóa: , ,

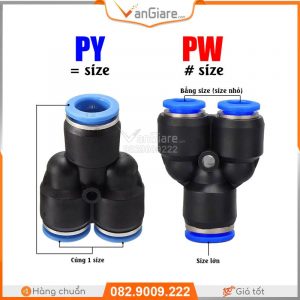

    Nối nhanh khí nén chữ Y PY là 1 đầu nối giúp chia nhánh cho hệ thống ống dẫn. Đầu nối PY có đặc điểm là 3 đầu ống cùng size. Tương tự như đầu nối giảm PW cũng là 1 đầu nối giúp chia nhánh, tuy nhiên 3 đầu có size khác nhau. Đầu ở giữa PW là size to, 2 đầu còn lại của PW cùng size và là size nhỏ hơn.

    Đầu nối nhanh khí nén có cấu tạo đơn giản, là một sản phẩm quen thuộc và đa dạng các ứng dụng khí nén của ngành công nghiệp. Sản phẩm này được lắp đạt vào các linh kiện khí nén nhằm liên kết các thiết bị khí nén, các loại ống PU, PA, PE.. và những thiết bị dẫn động khí nén. Kết nối các linh kiện thiết bị dễ dàng, nhanh gọn.

    Để thuận tiện cho người mua hàng, shop tích hợp cả 2 model này vào cùng 1 sản phẩm là nối chữ Y khí nén PY PW

    Thông số kỹ thuật nối chữ Y khí nén

    • Thương hiệu: Không có
    • Xuất xứ: Trung Quốc
    • Chất liệu: Nhựa
    • Nhiệt độ sử dụng: – 0 > 60°C
    • Áp lực sử dụng: 10 kg/cm2 (150 psi)
    • Ống sử dụng: PU, PA, PE
    • Size có sẵn: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm
    • Môi trường sử dụng: nước, khí nén, dùng phun sương, tưới nhỏ giọt..

    Tên gọi thường gặp khác của nối chữ Y khí nén

    1. Nối chữ Y khí nén PY
    2. Nối giảm chữ Y PW
    3. Cút nối khí nén chữ Y PY
    4. Cút nối giảm chữ Y PW
    5. Đầu nối hơi chữ Y PY
    6. Đầu nối giảm chữ Y PW
    7. Khớp nối chữ Y PY
    8. Đầu chia 3 ngã chữ Y PY

    Hướng dẫn đọc quy cách model của nối chữ Y khí nén

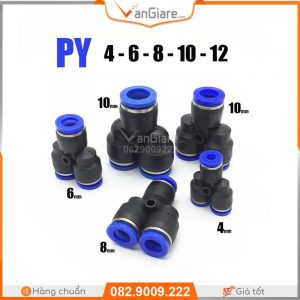

    Quy cách Nối chia 3 ngã chữ Y PY

    noi hoi khi nen chu Y PY xanh

    Quy cách: PY 8

    PY Nối chia 3 ngã chữ Y
    8 Kết nối 3 đầu ống 8mm

    Các model có sẵn

    • PY 4: Nối chữ Y có 3 đầu ống 4mm
    • PY 6: Nối chữ Y có 3 đầu ống 6mm
    • PY 8: Nối chữ Y có 3 đầu ống 8mm
    • PY 10: Nối chữ Y có 3 đầu ống 10mm
    • PY 12: Nối chữ Y có 3 đầu ống 12mm

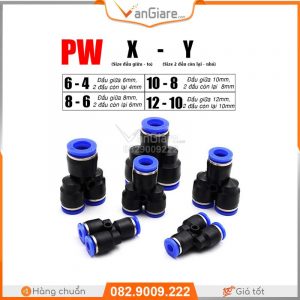

    Quy cách Nối giảm chữ Y PW

    noi giam chu y PW xanh

    Quy cách: PW 8 – 6

    PW Nối giảm chữ Y
    8 Kết nối 1 đầu ống giữa 8mm
    6 Kết nối 2 đầu ống còn lại 6mm

    Các model có sẵn

    • PW 6-4: Nối giảm chữ Y có 1 đầu giữa ống 6mm, 2 đầu còn lại ống 4mm
    • PW 8-6: Nối giảm chữ Y có 1 đầu giữa ống 8mm, 2 đầu còn lại ống 6mm
    • PW 10-8: Nối giảm chữ Y có 1 đầu giữa ống 10mm, 2 đầu còn lại ống 8mm
    • PW 12-10: Nối giảm chữ Y có 1 đầu giữa ống 12mm, 2 đầu còn lại ống 10mm
    • PW 8-4: Nối giảm chữ Y có 1 đầu giữa ống 8mm, 2 đầu còn lại ống 4mm
    • PW 10-6: Nối giảm chữ Y có 1 đầu giữa ống 10mm, 2 đầu còn lại ống 6mm
    • PW 12-8: Nối giảm chữ Y có 1 đầu giữa ống 12mm, 2 đầu còn lại ống 8mm
    • PW 16-12: Nối giảm chữ Y có 1 đầu giữa ống 16mm, 2 đầu còn lại ống 12mm

    Hướng dẫn chọn size nối chữ Y khí nén

    Chọn size nối PW PY theo đường kính ngoài của ống

    Các size ống thường gặp:

    • 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
    • 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
    • 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
    • 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
    • 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
    • 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
    • 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
    • 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
    • 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

    Ứng dụng nối chữ Y khí nén

    • Dùng cho các thiết bị khí nén
    • Dùng cho các thiết bị hệ thống tự động
    • Sử dụng trong hệ thống bơm nước
    • Sử dụng hệ thống phun sương làm mát
    • Sử dụng máy bơm nước mini
    • Sử dụng máy bơm nước tưới

    Đặc điểm nối chữ Y khí nén

    • Kết nối chặt chẽ thao tác kết nối đơn giản, nhanh chóng dễ dàng tháo lắp với ống thích hợp cho nhiều loại ống
    • Thiết kế nhỏ gọn, nhẹ dạng đầu bấm
    • Độ bền cao

    Cấu tạo của nối chữ Y khí nén

    Gồm 4 phần

    • Phân thân nhựa màu đen
    • Nút bấm đầu nối ống màu xanh
    • Phốt cao su đen
    • Khía kim loại để giữ ống

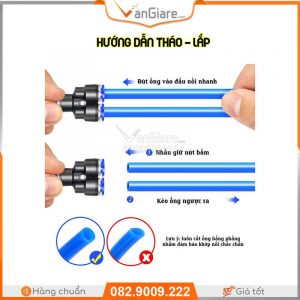

    Hướng dẫn nối chữ Y khí nén

    1. Cắt đường ống bằng phẳng, không có độ nghiêng.
    2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
    3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
    4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

    cut noi chu y khi nen PY PW xanh

    Những sự cố thường gặp với nối chữ Y khí nén

    Trường hợp 1 : Xì (rò rỉ) ở đầu ghim ống

    Nguyên nhân: Đút chưa khít.

    Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

    Trường hợp 2: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

    Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

    Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.

    Các dòng sản phẩm tương tự khác

    • Đầu nối thẳng ren trong PCF
    • Nối thẳng ren ngoài PC
    • Nối thẳng 2 đầu ống PU
    • Nối 3 ngã khí nén PE
    • Nối 4 ngã khí nén
    • Co nối ren trong PLF
    • Van chỉnh lưu LSA
    • Chỉnh lưu ren ngoài SL
