Đầu nối khí nén 3 ngã kiểu T ren ngoài PB

8,00022,000
Mã giảm giá của Shop
FG150k
5K250K
FS500K
Mã giảm giá của Shop
FG150k Quà tặng ngẫu nhiên cho đơn hàng có giá trị trên 150k
5K250K Giảm 5K cho đơn hàng trên 250k
FS500K Hỗ trợ freeship cho đơn 500k nội thành TPHCM

Mua hàng online tại:

link-san-pham-toi-shopee link-san-pham-toi-lazada link-san-pham-toi-sendo

Hỗ trợ:

Thông số kỹ thuật

Hiệu N/A
Chức năng chính Chia ống, nối ống với ren ngoài
Môi trường Nước, khí, hơi
Chất liệu Nhựa
Áp suất định mức dưới 1Mpa
Nhiệt độ định mức dưới 60°C
Size có sẵn Size ren: M5 - 1/2". Size ống: 4mm - 16mm

Thông số khác

Mã: N/A Danh mục: Từ khóa: ,

    Đầu nối nhanh khí nén 3 ngã ren ngoài PB là một trong những linh kiện máy nén khí quan trọng và được sử dụng phổ biến bởi khả năng chịu được áp lực cao và giúp người sử dụng thực hiện nhiều công việc cùng lúc.

    Thông số kỹ thuật Nối T ren ngoài PB

    • Tên tiếng Anh: Male threaded Tee Pneumatic Fittings quick connection PB
    • Thương hiệu: Không
    • Xuất xứ: Trung Quốc
    • Chất liệu: Nhựa, đồng thau
    • Áp lực chịu đựng: 0 ~ 1 Mpa
    • Nhiệt độ môi trường: 0 – 60 ℃
    • Môi trường: khí nén
    • Các ống sử dụng: PU, PE, PA, Nylon các loại…
    • Ngành ứng dụng: Thiết bị tự động hóa (Thiết bị cơ khí / y tế / dệt may, chế biến thực phẩm)
    • Size có sẵn: size ren M5 ~ 1/2″ , size ống 4mm ~ 16mm

    Các tên gọi khác của nối T ren ngoài PB

    1. 3 ngã nối nhanh khí nén ren ngoài PB
    2. Chia ngã 3 ren ngoài PB

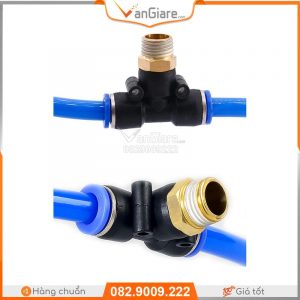

    3. Đầu chia 3 ngã ren ngoài PB

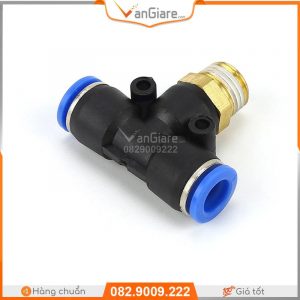

    4. Đầu nối khí nén PB chữ T ren ngoài

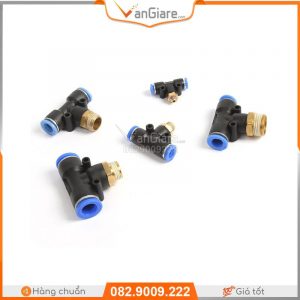

    5. Khớp nối nhanh khí nén 3 ngã ren ngoài PB
    6. Nối khí nén 3 ngã ren ngoài PB
    7. Tê nối khí nén ren ngoài PB

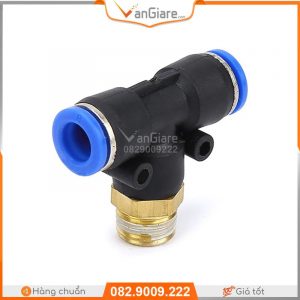

    8. Tee ren ngoài giữa 2 đầu ống khí nén PB

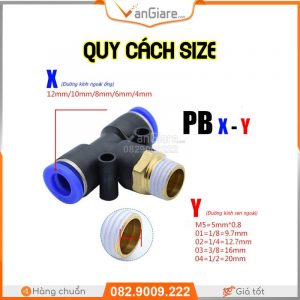

    Hướng dẫn quy cách size của nối T ren ngoài PB

    Quy cách: PB 8 02

    PB Đầu nối T ren ngoài khí nén PB
    8 Kết nối ống có đường kính ngoài 8mm
    02 Ren 13mm (12.7 = 1/4″”)

    te noi khi nen ren ngoai PB xanh

    Các size ống thường gặp:

    • 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
    • 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
    • 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
    • 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
    • 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
    • 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
    • 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
    • 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
    • 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

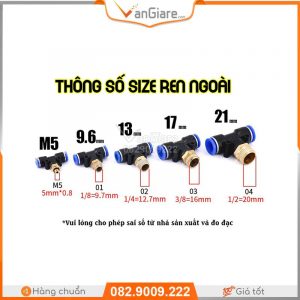

    Các size ren ngoài:

    • M5
    • 01 = 9.7mm = 1/8″ (ren 9.6mm)
    • 02 = 12.7mm = 1/4″ (ren 13mm)
    • 03 = 16mm = 3/8″ (ren 17mm)
    • 04 = 20mm = 1/2″ (ren 21mm)
    • 06 = 26.2mm = 3/4″ (ren 27mm)

    Các Model có sẵn:

    • PB 4M5: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài M5
    • PB 401: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PB 402: T nối khí nén ren ngoài có 2 đầu ống 4mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PB 6M5: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu ren ngoài M5
    • PB 601: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 9.6mm = 1/8″
    • PB 602: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PB 603: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PB 604: T nối khí nén ren ngoài có 2 đầu ống 6mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PB 801: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PB 802: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PB 803: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 16mm = 3/8″
    • PB 804: T nối khí nén ren ngoài có 2 đầu ống 8mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PB 1001: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PB 1002: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PB 1003: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 16mm = 3/8″
    • PB 1004: T nối khí nén ren ngoài có 2 đầu ống 10mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PB 1201: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 9.6mm = 1/8″
    • PB 1202: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 12.7mm = 1/4″
    • PB 1203: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 16mm = 3/8″
    • PB 1204: T nối khí nén ren ngoài có 2 đầu ống 12mm, 1 đầu ren ngoài 20.5mm = 1/2″
    • PB 1402: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PB 1403: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PB 1404: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PB 1406: T nối khí nén ren ngoài có 2 đầu ống 14mm, 1 đầu Ren ngoài 26mm = 3/4″
    • PB 1602: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 12.7mm = 1/4″
    • PB 1603: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 16mm = 3/8″
    • PB 1604: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 20.5mm = 1/2″
    • PB 1606: T nối khí nén ren ngoài có 2 đầu ống 16mm, 1 đầu Ren ngoài 26mm = 3/4″

    Ưu điểm nối T ren ngoài PB

    • Chất lượng tốt
    • Khả năng chịu áp lực tốt, bền bỉ.
    • Nó có thể xoay 360 độ.
    • Tháo lắp đơn giản, tiết kiệm thời gian và tiện lợi.
    • Keo chống rò rỉ Polytetrafluoroethylene, hiệu suất bịt kín tốt.

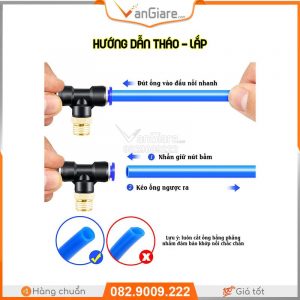

    Hướng dẫn lắp đặt nối T ren ngoài PB

    1. Cắt đường ống bằng phẳng, không có độ nghiêng.
    2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
    3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
    4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

    chia nga 3 ren ngoai PB xanh

    Những sự cố thường gặp với nối T ren ngoài PB

    Trường hợp 1 : Xì (rò rỉ) ở đầu nối ren

    Nguyên nhân: đầu nối chưa chặt.

    Khắc phục: quấn keo lụa (cao su non) rồi siết chặt lại.

    Trường hợp 2 : Xì (rò rỉ) ở đầu ghim ống

    Nguyên nhân: Đút chưa khít.

    Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

    Trường hợp 3: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

    Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

    Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.

    Các dòng sản phẩm tương tự khác

    • Đầu nối thẳng ren trong PCF
    • Nối thẳng ren ngoài PC
    • Nối thẳng 2 đầu ống PU
    • Nối 3 ngã khí nén PE
    • Nối 4 ngã khí nén
    • Co nối ren trong PLF
    • Co nối ren ngoài khí nén PL
    • Chỉnh lưu khí nén SLA
