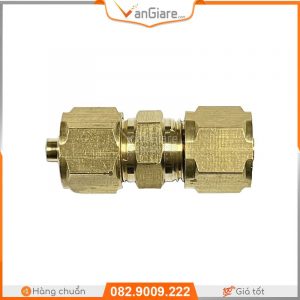

Nối siết cam 2 đầu ống khí nén

Nối siết cam 2 đầu ống khí nén là gì?

Nối siết cam 2 đầu ống khí nén là một phụ kiện siết cam được thiết kế để kết nối hai đầu ống khí nén với nhau, cho phép dễ dàng tháo lắp và đảm bảo độ kín cao. Đây là loại nối có cấu tạo đặc biệt với cơ cấu cam, giúp giữ chặt hai đầu ống và ngăn chặn rò rỉ khí. Nối siết cam 2 đầu thường được sử dụng trong các hệ thống khí nén để kết nối nhanh và thuận tiện giữa các đoạn ống hoặc giữa ống và thiết bị.

Thông số kỹ thuật của Nối siết cam 2 đầu ống khí nén

• Xuất xứ: Việt Nam, Trung Quốc
• Chất liệu: đồng thau
• Áp suất làm việc: 10bar
• Nhiệt độ làm việc: 100 độ C
• Thích hợp với các ống khí nén có đường kính trong và ngoài theo thông số mô tả bên dưới
• Ứng dụng: làm đầu nối thẳng cho các đường ống khí nén
• Các size có sẵn: 6mm 8mm 10mm 12mm 16mm

Tên gọi khác của Nối siết cam 2 đầu ống khí nén

1. Cút nối thẳng siết cam ống khí nén
2. Nối 2 đầu siết cam ống khí nén
3. Khớp nối thẳng 2 đầu siết cam
4. Nối siết cam 2 đầu

Quy cách chọn size của Nối siết cam 2 đầu ống khí nén

Chọn theo đường kính trong và ngoài của ống:

• 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
• 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
• 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
• 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm

Nguyên lý hoạt động của Nối siết cam 2 đầu ống khí nén

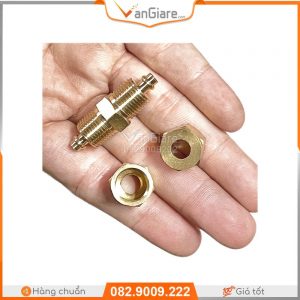

Nối siết cam ống khí nén hay loại nối cắm ống khí nén lồng trong vào chốt nối hoạt động theo nguyên lý móc đơn giản. Đầu tán siết cam có đường kính lỗ bằng đường kính ngoài của ống, lỗ chốt nối siết cam có đường kính bằng đường kính trong của ống. Khi cắm ống vào chốt nối, thì phần phình ra ở đầu chốt sẽ giữ ống lại khi chúng ta vặn tán siết lại.

Đặc điểm của nối siết cam 2 đầu ống khí nén

1. Thiết kế tiện lợi: Cơ cấu cam cho phép kết nối và ngắt kết nối nhanh chóng mà không cần dụng cụ đặc biệt.
2. Độ kín cao: Thiết kế đặc biệt giúp ngăn chặn rò rỉ khí, đảm bảo hiệu suất của hệ thống khí nén.
3. Đa dạng kích cỡ: Có sẵn trong nhiều kích cỡ khác nhau để phù hợp với các loại ống khí nén khác nhau.
4. Vật liệu bền: Thường được làm từ nhôm, thép không gỉ, đồng thau hoặc nhựa, tùy thuộc vào ứng dụng cụ thể.

Cách lắp đặt nối siết cam 2 đầu ống khí nén

1- Chuẩn bị ống và nối siết cam:

• Kiểm tra ống khí nén để đảm bảo không bị hư hỏng, nứt hoặc mòn.
• Kiểm tra nối siết cam để đảm bảo không bị hư hỏng hoặc mòn, đặc biệt là các cơ cấu khóa và các ren.

2- Lắp đặt nối siết cam vào ống:

• Đưa đầu ống vào phần kết nối của nối siết cam.
• Sử dụng kẹp ống để giữ chặt ống vào nối siết cam nếu cần.

3- Kết nối hai đầu nối siết cam:

• Mở các cơ cấu khóa cam trên đầu cái (female coupler).
• Đẩy đầu đực (male adapter) vào đầu cái cho đến khi các cam nằm đúng vị trí.
• Hạ các cơ cấu khóa cam xuống để khóa chặt đầu đực vào đầu cái.
• Đảm bảo rằng các cơ cấu khóa cam đã khóa chặt và không lỏng lẻo.

4- Kiểm tra và thử nghiệm:

• Mở van khí nén từ từ để kiểm tra xem có rò rỉ khí hay không.
• Nếu phát hiện rò rỉ, tắt hệ thống khí nén và kiểm tra lại các mối nối.
• Siết chặt các kết nối nếu cần và thử lại.

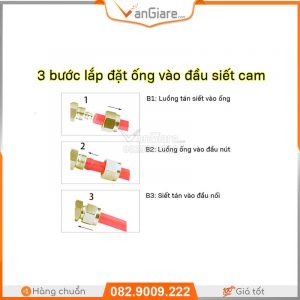

Quy trình 3 bước đơn giản

• Bước 1: Luồng tán siết cam vào ống khí nén
• Bước 2: Luồng (cắm) ống vào đầu nút của nối siết cam
• Bước 3: Vặn con tán siết cam vào đầu nối siết cam

Ứng dụng Nối siết cam 2 đầu ống khí nén

• Sử dụng rộng rãi trong các hệ thống khí nén công nghiệp.
• Kết nối giữa các đoạn ống hoặc giữa ống và thiết bị.
• Các ngành công nghiệp như sản xuất, xây dựng, ô tô, và nhiều ngành khác đòi hỏi sử dụng khí nén trong quá trình vận hành.

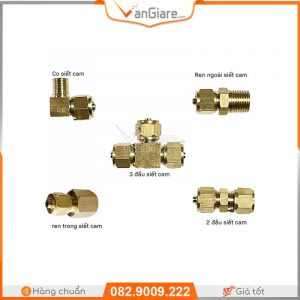

Các loại Nối siết cam khí nén tương tự

• Nối ren ngoài siết cam
• Nối ren trong siết cam
• Nối 3 đầu siết cam
• Co góc nối ren ngoài siết cam
• Phụ kiện rời – tán siết cam
