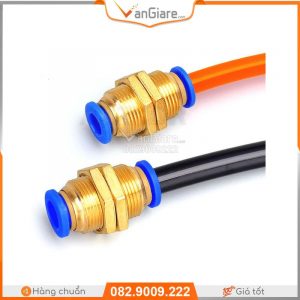

Nối hơi siết thành khí nén PM là 1 phụ kiện nối nhanh ống khí nén có 2 đầu nối ống cùng size với nhau. Phần thân đồng thau có ren giúp cố định thành nối.
Thông số kỹ thuật Nối hơi siết thành khí nén PM
- Thương hiệu: Không có
- Xuất xứ: Trung Quốc
- Chất liệu: Nhựa
- Nhiệt độ sử dụng: – 0 > 60°C
- Áp lực sử dụng: 10 kg/cm2 (150 psi)
- Ống sử dụng: PU, PA, PE
- Size có sẵn: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm
- Môi trường sử dụng: nước, khí nén, dùng phun sương, tưới nhỏ giọt..
Tên gọi thường gặp khác của Nối hơi siết thành khí nén PM
- Nối hơi khí nén PM
- Nối hơi nhanh 2 đầu khí nén PM
- Nối hơi khí nén siết thành PM
- Nối ống siết thành PM
- Nối thẳng khí nén PM
- Đầu nối nhanh khí nén PM
- Nối thẳng phun sương, ống hơi PM

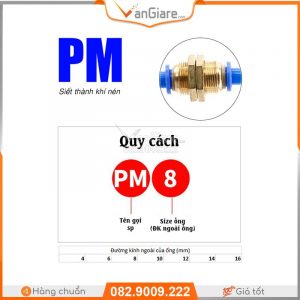

Hướng dẫn đọc quy cách model của Nối hơi siết thành khí nén PM
Quy cách: PM 8
| PM | Nối hơi siết thành khí nén |
| 8 | Kết nối 2 đầu ống 8mm |

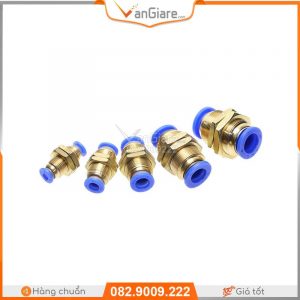

Các model có sẵn
- PM 4 : Nối hơi siết thành 2 đầu ống 4mm
- PM 6 : Nối hơi siết thành 2 đầu ống 6mm
- PM 8 : Nối hơi siết thành 2 đầu ống 8mm
- PM 10 : Nối hơi siết thành 2 đầu ống 10mm
- PM 12 : Nối hơi siết thành 2 đầu ống 12mm
- PM 14 : Nối hơi siết thành 2 đầu ống 14mm
- PM 16 : Nối hơi siết thành 2 đầu ống 16mm
Hướng dẫn chọn size Nối hơi siết thành khí nén PM
Chọn size van khoá HVFF theo đường kính ngoài của ống
Các size ống thường gặp:
- 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
- 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
- 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
- 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
- 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
- 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
- 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
- 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
- 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

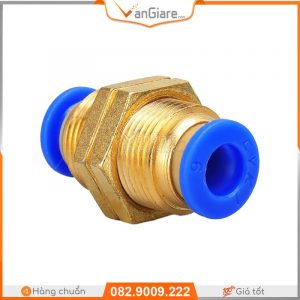

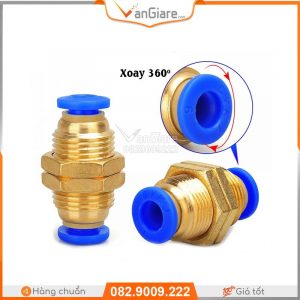

Cấu tạo của Nối hơi siết thành khí nén PM
Gồm 4 phần:
- Phần thân đồng thau ren ngoài
- Phần nút bấm ống màu xanh
- Các đầu khía kim loại để bấu giữ ống
- Ron (phốt) cao su để đảm bảo độ kín cho đầu nối nhanh
Ứng dụng Nối hơi siết thành khí nén PM
- Dùng cho các thiết bị khí nén
- Dùng cho các thiết bị hệ thống tự động
- Sử dụng trong hệ thống bơm nước
- Sử dụng hệ thống phun sương làm mát
- Sử dụng máy bơm nước mini
- Sử dụng máy bơm nước tưới
Đặc điểm Nối hơi siết thành khí nén PM
- Van khóa nhựa kết nối chặt chẽ thao tác kết nối đơn giản, nhanh chóng dễ dàng tháo lắp với ống thích hợp cho nhiều loại ống
- Thiết kế nhỏ gọn, nhẹ dạng đầu bấm
- Độ bền cao

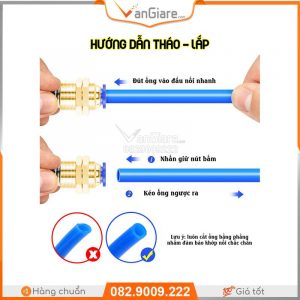

Hướng dẫn gắn Nối hơi siết thành khí nén PM
- Cắt đường ống bằng phẳng, không có độ nghiêng.
- Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
- Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
- Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.
Những sự cố thường gặp với Nối hơi siết thành khí nén PM
Trường hợp 1 : Xì (rò rỉ) ở đầu ghim ống
Nguyên nhân: Đút chưa khít.
Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.
Trường hợp 2: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống
Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.
Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
