Đầu nối PC thẳng ren ngoài

4,00020,000
Mã giảm giá của Shop
FG150k
5K250K
FS500K
Mã giảm giá của Shop
FG150k Quà tặng ngẫu nhiên cho đơn hàng có giá trị trên 150k
5K250K Giảm 5K cho đơn hàng trên 250k
FS500K Hỗ trợ freeship cho đơn 500k nội thành TPHCM
Mua ngay

Mua hàng online tại:

link-san-pham-toi-shopee link-san-pham-toi-lazada link-san-pham-toi-sendo

Hỗ trợ:

Thông số kỹ thuật

Hiệu N/A
Chức năng chính Nối ống khí nén và ren ngoài
Môi trường Nước, khí, hơi, chất không ăn mòn
Chất liệu Đồng
Áp suất định mức dưới 1Mpa
Nhiệt độ định mức dưới 60°C
Size có sẵn Size ren: M5 - 1/2". Size ống: 4mm - 16mm

Thông số khác

Mã: N/A Danh mục: Từ khóa: ,

    Đầu nối PC thẳng ren ngoài có tên tiếng Anh là: Pneumatic Fitting PC type. Đây là phụ kiện có 2 phần là phần nối ống và phần nối ren ngoài, giúp nối nhanh ống và đường ống ren. Với thiết kế đơn giản, phù hợp sử dụng trong lĩnh vực khí nén, phun sương, van điện từ…

    Thông số kỹ thuật đầu nối PC thẳng ren ngoài

    • Thương hiệu: Không có
    • Xuất xứ: Trung Quốc
    • Chất liệu: Thân đồng, nút nhựa
    • Áp suất hoạt động:  150psi
    • Nhiệt độ hoạt động: dưới 60 độ C
    • Sử dụng được với các loại ống: PU, PA, PE

    Tên gọi thường gặp khác của đầu nối PC thẳng ren ngoài

    1. Đầu nối PC thẳng ren ngoài
    2. PC nối thẳng khí nén ren ngoài
    3. Nối thẳng ren ngoài PC
    4. Cút nối nhanh khí nén ren ngoài PC
    5. Đầu nối nhanh khí nén ren ngoài PC
    6. Đầu nối ống khí nén ren ngoài PC
    7. Khớp nối ống ren ngoài PC
    8. nối ống khí nén PC

    Hướng dẫn xem model và cách đọc size của đầu nối PC thẳng ren ngoài

    Quy chuẩn: PC 8 – 02

    PCF Tên gọi quốc tế của nối ống ren ngoài
    8 Size ống 8mm
    02 Size ren 13mm (1/4″)

    huong dan quy cach ong PC

    Các size ống thường gặp:

    • 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
    • 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
    • 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
    • 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
    • 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
    • 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
    • 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
    • 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
    • 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

    Các size ren ngoài:

    • M5
    • 01 = 9.7mm = 1/8″ (ren 9.6mm)
    • 02 = 12.7mm = 1/4″ (ren 13mm)
    • 03 = 16mm = 3/8″ (ren 17mm)
    • 04 = 20mm = 1/2″ (ren 21mm)
    • 06 = 26.2mm = 3/4″ (ren 27mm)

    Các model có sẵn:

    • PC 4M5 : 1 đầu nối ống 4mm 1 Đầu ren ngoài M5
    • PC 401 : 1 đầu nối ống 4mm 1 Đầu ren ngoài 9.6mm = 1/8″
    • PC 402 : 1 đầu nối ống 4mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 6M5 : 1 đầu nối ống 6mm 1 Đầu ren ngoài M5
    • PC 601 : 1 đầu nối ống 6mm 1 Đầu ren ngoài 9.6mm = 1/8″
    • PC 602 : 1 đầu nối ống 6mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 603 : 1 đầu nối ống 6mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 604 : 1 đầu nối ống 6mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 801 : 1 đầu nối ống 8mm 1 Đầu ren ngoài 9.6mm = 1/8″
    • PC 802 : 1 đầu nối ống 8mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 803 : 1 đầu nối ống 8mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 804 : 1 đầu nối ống 8mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 1001 : 1 đầu nối ống 10mm 1 Đầu ren ngoài 9.6mm = 1/8″
    • PC 1002 : 1 đầu nối ống 10mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 1003 : 1 đầu nối ống 10mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 1004 : 1 đầu nối ống 10mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 1201 : 1 đầu nối ống 12mm 1 Đầu ren ngoài 9.6mm = 1/8″
    • PC 1202 : 1 đầu nối ống 12mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 1203 : 1 đầu nối ống 12mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 1204 : 1 đầu nối ống 12mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 1402 : 1 đầu nối ống 14mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 1403 : 1 đầu nối ống 14mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 1404 : 1 đầu nối ống 14mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 1406 : 1 đầu nối ống 14mm 1 Đầu ren ngoài 26mm = 3/4″
    • PC 1602 : 1 đầu nối ống 16mm 1 Đầu ren ngoài 12.7mm = 1/4″
    • PC 1603 : 1 đầu nối ống 16mm 1 Đầu ren ngoài 16mm = 3/8″
    • PC 1604 : 1 đầu nối ống 16mm 1 Đầu ren ngoài 20.5mm = 1/2″
    • PC 1606 : 1 đầu nối ống 16mm 1 Đầu ren ngoài 26mm = 3/4″

    Cấu tạo của đầu nối PC thẳng ren ngoài

    Gồm 4 phần: Thân đồng nối ren ngoài, đầu nhựa nối ống, các khía sắt ghim chặt ống và phốt cao su chặn khí

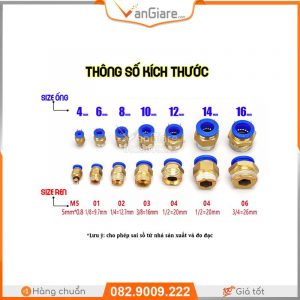

    Hướng dẫn chọn size đầu nối PC thẳng ren ngoài

    Chọn size ren: M5, 1/8″ (9.6mm), 1/4″ (13mm), 3/8″ (17mm), 1/2″ (21mm). Lưu ý: size 17mm không vừa máy bơm đôi (ren 18mm)

    pc xanh 601 602 603 604 801 802 803 804 1002 1003 1004

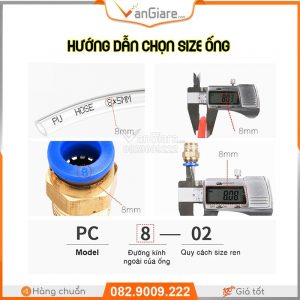

    Chọn size ống: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

    khop noi khi nen ren ngoai pc xanh

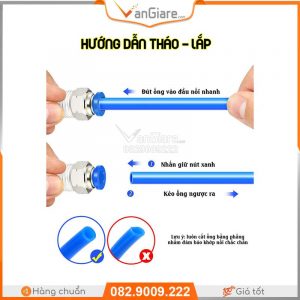

    Hướng dẫn gắn đầu nối PC thẳng ren ngoài

    1. Cắt đường ống bằng phẳng, không có độ nghiêng.
    2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
    3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
    4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

    huong dan thao lap noi nhanh pc xanh

    Những sự cố thường gặp với đầu nối PC thẳng ren ngoài

    Trường hợp 1 : Xì (rò rỉ) ở đầu nối ren

    Nguyên nhân: đầu nối chưa chặt.

    Khắc phục: quấn keo lụa (cao su non) rồi siết chặt lại.

    Trường hợp 2 : Xì (rò rỉ) ở đầu ghim ống

    Nguyên nhân: Đút chưa khít.

    Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

    Trường hợp 3: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

    Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

    Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
