Nối khí nén 5 ngã PK

Nối khí nén 5 ngã PK là phụ kiện nối nhanh của khí nén, đặc điểm của phụ kiện này là giúp chia đầu vào thành nhiều đầu ra.

Thông số kỹ thuật Nối khí nén 5 ngã PK

• Thương hiệu: Không có
• Xuất xứ: Trung Quốc
• Chất liệu: Nhựa
• Nhiệt độ sử dụng: – 0 > 60°C
• Áp lực sử dụng: 10 kg/cm2 (150 psi)
• Ống sử dụng: PU, PA, PE
• Size có sẵn: 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm
• Môi trường sử dụng: nước, khí nén, dùng phun sương, tưới nhỏ giọt..

Tên gọi thường gặp khác của Nối khí nén 5 ngã PK

1. Cút chia 5 khí nén PK
2. Cút nối nhanh khí nén 5 lỗ PK
3. Đầu nối chia 5 ngã khí nén PK
4. Đầu nối chia năm PK
5. Đầu nối hơi nhanh 5 ngã PK
6. Khớp nối 5 ngã khí nén PK
7. Nối hơi chia 5 ngã PK
8. Nối khí nén 5 ngã PK

Hướng dẫn đọc quy cách model của Nối khí nén 5 ngã PK

Quy cách: PK 8

Các model có sẵn

• PK 4 : Đầu nối chia 5 ngã ống 4mm
• PK 6 : Đầu nối chia 5 ngã ống 6mm
• PK 8 : Đầu nối chia 5 ngã ống 8mm
• PK 10 : Đầu nối chia 5 ngã ống 10mm
• PK 12 : Đầu nối chia 5 ngã ống 12mm
• PK 14 : Đầu nối chia 5 ngã ống 14mm

Hướng dẫn chọn size Nối khí nén 5 ngã PK

Chọn size đầu nối ống 5 ngã PK theo đường kính ngoài của ống

Các size ống thường gặp:

• 3*2 : Đường kính ngoài ống 3mm, Đường kính trong ống 2mm
• 4*2 : Đường kính ngoài ống 4mm, Đường kính trong ống 2mm
• 5*3 : Đường kính ngoài ống 5mm, Đường kính trong ống 3mm
• 6*4 : Đường kính ngoài ống 6mm, Đường kính trong ống 4mm
• 8*5 : Đường kính ngoài ống 8mm, Đường kính trong ống 5mm
• 10*6.5 : Đường kính ngoài ống 10mm, Đường kính trong ống 6.5mm
• 12*8 : Đường kính ngoài ống 12mm, Đường kính trong ống 8mm
• 14*10 : Đường kính ngoài ống 14mm, Đường kính trong ống 10mm
• 16*12 : Đường kính ngoài ống 16mm, Đường kính trong ống 12mm

Ứng dụng Nối khí nén 5 ngã PK

• Dùng cho các thiết bị khí nén
• Dùng cho các thiết bị hệ thống tự động
• Sử dụng trong hệ thống bơm nước
• Sử dụng hệ thống phun sương làm mát
• Sử dụng máy bơm nước mini
• Sử dụng máy bơm nước tưới

Đặc điểm Nối khí nén 5 ngã PK

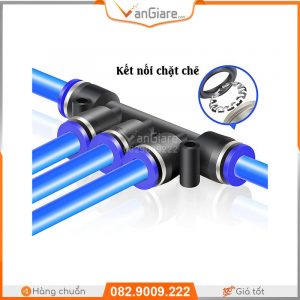

• Van khóa nhựa kết nối chặt chẽ thao tác kết nối đơn giản, nhanh chóng dễ dàng tháo lắp với ống thích hợp cho nhiều loại ống
• Thiết kế nhỏ gọn, nhẹ dạng đầu bấm
• Độ bền cao

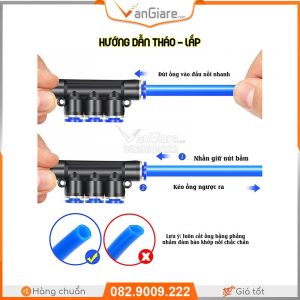

Hướng dẫn gắn Nối khí nén 5 ngã PK

1. Cắt đường ống bằng phẳng, không có độ nghiêng.
2. Khi chèn ống vào khớp, nó phải được chèn vào cuối, nếu không có thể có rò rỉ.
3. Sau khi gắn kết, hãy thử kéo ống, nếu bạn không thể kéo nó ra, điều đó có nghĩa là nó đã được kết nối.
4. Khi nới lỏng ống, trước tiên hãy xác nhận rằng không có áp suất trong ống, sau đó ấn đều nắp cuối xuống đáy.

Những sự cố thường gặp với Nối khí nén 5 ngã PK

Trường hợp 1 : Xì (rò rỉ) ở đầu ghim ống

Nguyên nhân: Đút chưa khít.

Khắc phục: tháo ống ra, kiểm tra có dị vật ở các khía ghim ống không. Sau đó, đút ống sâu vào. Kiểm tra lại lần nữa bằng cách kéo ống ngược ra xem ống có bị bung ra nữa không. Lưu ý: mặt ống phải được cắt bằng phẳng để điểm tiếp xúc như nhau.

Trường hợp 2: Khi áp khí vào bung ống trực tiếp ra hoặc tét ống

Nguyên nhân: do áp lực hệ thống cao hơn áp lực max mà đầu nối và dây dẫn chịu được.

Khắc phục: chọn đầu nối và dây dẫn chịu áp cao hơn.
